Balkenschuh innenliegend Verwendung Maße und Montage
Kurzantwort: Ein innenliegender Balkenschuh ist ein Metall-Holzverbinder zur Befestigung von Holzbalken an Wänden, Unterzügen, Holzbauteilen oder Betonflächen. Durch die nach innen gebogenen Laschen eignet er sich besonders dort, wo die Montagefläche begrenzt ist oder Schrauben, Anker und Befestigungspunkte weniger sichtbar bleiben sollen.
1. Was ist ein innenliegender Balkenschuh?
Ein innenliegender Balkenschuh, häufig auch als WB-Balkenschuh bezeichnet, ist ein Stahlverbinder für Holzkonstruktionen. Er dient dazu, Balken, Lagerhölzer und tragende Holzelemente sicher aufzunehmen, wenn eine stabile zimmermannsmäßige Verbindung benötigt wird.
Das charakteristische Merkmal dieses Holzverbinders sind die nach innen gebogenen Laschen. Dadurch kann die Befestigung optisch dezenter ausgeführt werden, weil ein Teil der Schrauben oder Anker innerhalb der Verbindung liegt und von außen weniger sichtbar ist.
- ermöglicht die Befestigung von Holzbalken,
- eignet sich bei begrenzter Montagefläche,
- verdeckt einen Teil der Befestigungspunkte,
- wird in Holzbau- und Zimmererarbeiten eingesetzt,
- kann mit Ankern, Schrauben oder passenden Holzschrauben verwendet werden.
2. Wofür wird ein innenliegender Balkenschuh verwendet?

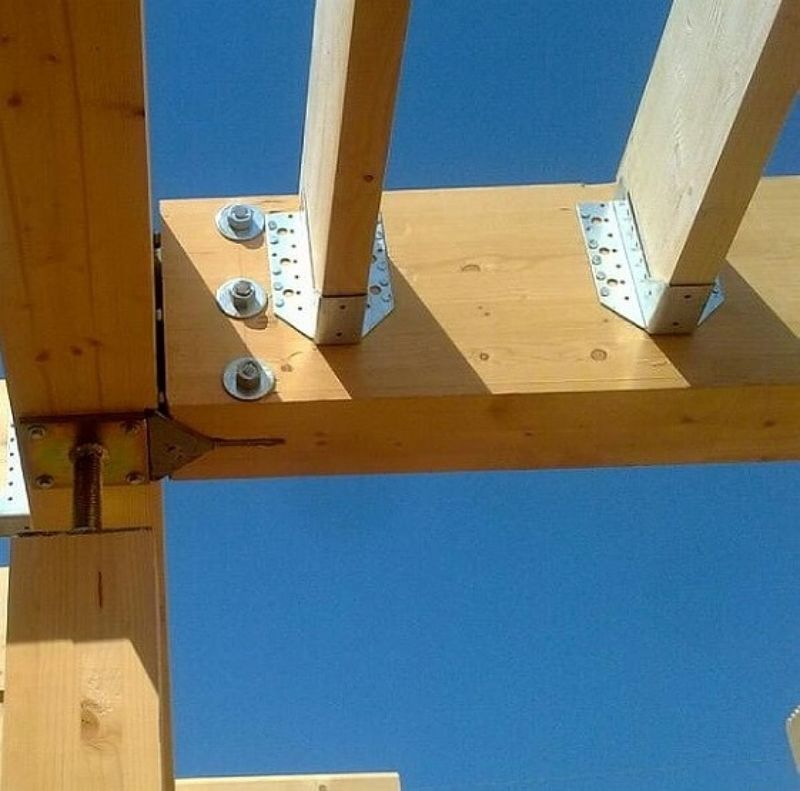

Ein innenliegender Balkenschuh wird vor allem zur Befestigung von Deckenbalken, Konstruktionsbalken und Lagerhölzern verwendet. Er kann für Holz-Holz-Verbindungen eingesetzt werden, aber auch zur Befestigung von Holz an Beton oder Mauerwerk, wenn geeignete Anker oder Schrauben verwendet werden.
Typische Anwendungen sind:
- Montage von Deckenbalken,
- Befestigung von Lagerhölzern,
- Verbindung von Elementen in Holzkonstruktionen,
- Zimmerer- und Dacharbeiten,
- Bau von Terrassen, Gartenlauben und Carports,
- Befestigung von Holz an Beton mit passenden Ankern.
Solche Verbinder sind besonders praktisch, wenn die Verbindung dauerhaft, stabil und zugleich möglichst unauffällig ausgeführt werden soll.
3. Welche Maße von innenliegenden Balkenschuhen gibt es?
Innenliegende Balkenschuhe sind in mehreren Größen erhältlich. Dadurch lässt sich der Verbinder an den Querschnitt des Holzes und an die jeweilige Konstruktion anpassen.
| Maß des Balkenschuhs | Blechstärke |
| 50x135 mm | 2 mm |
| 60x130 mm | 2 mm |
| 70x125 mm | 2 mm |
| 80x120 mm | 2 mm |
| 100x200 mm | 2 mm |
Die passende Größe sollte nach Balkenquerschnitt, Geometrie der Verbindung und erwarteter Belastung gewählt werden.
4. Warum sind nach innen gebogene Laschen praktisch?
Nach innen gebogene Laschen ermöglichen die Montage an Stellen, an denen außen nur wenig Platz zur Verfügung steht. Das ist besonders hilfreich bei Verbindungen nahe an Kanten, in Ecken oder dort, wo ein klassischer Balkenschuh mit außenliegenden Laschen schwerer zu montieren wäre.
Ein weiterer Vorteil ist die Optik. Schrauben, Holzschrauben oder Anker liegen teilweise verdeckt im Inneren der Verbindung. Dadurch wirkt die Befestigung sauberer und dezenter.
- bessere Anpassung bei begrenztem Platz,
- weniger sichtbare Befestigungspunkte,
- sauberere Optik der Verbindung,
- praktische Montage von Balken an Wänden und Unterzügen,
- geeignet für schwierigere Montagesituationen.
5. Aus welchem Material bestehen Balkenschuhe?
Innenliegende Balkenschuhe werden aus Stahlblech mit einer Stärke von 2 mm hergestellt. Diese Blechstärke sorgt bei typischen Zimmererarbeiten für gute Steifigkeit und stabile Lastübertragung.
Der Verbinder besitzt eine Zinkbeschichtung, die den Stahl vor Korrosion schützt. Das ist besonders wichtig bei Konstruktionen mit wechselnder Feuchtigkeit, zum Beispiel Terrassen, Gartenlauben, Carports oder Dachbauteilen.
Wichtige Materialeigenschaften sind:
- Stahlkonstruktion,
- Blechstärke 2 mm,
- Zinkbeschichtung,
- erhöhte Korrosionsbeständigkeit,
- gute Steifigkeit des Verbinders.
6. Wie wählt man den richtigen Balkenschuh?
Die Auswahl hängt von den Holzmaßen und von der Art der Verbindung ab. Der Balkenschuh sollte den Balken gut aufnehmen und eine stabile Auflagerung ermöglichen.
Bei der Auswahl sollte man beachten:
- Querschnitt des Holzbalkens,
- Art des Untergrunds, zum Beispiel Holz, Beton oder Mauerwerk,
- Richtung der Belastung,
- Größe der Konstruktion,
- Anzahl der Befestigungspunkte,
- Typ der verwendeten Schrauben, Anker oder Holzschrauben.
Bei größeren oder tragenden Konstruktionen sollte die Auswahl des Holzverbinders dem Projekt oder den technischen Empfehlungen entsprechen.
7. Wie montiert man einen innenliegenden Balkenschuh?
Die Montage beginnt mit dem genauen Anzeichnen der Position des Balkens. Der Balkenschuh sollte gerade, stabil und auf der vorgesehenen Höhe ausgerichtet werden.
Grundlegende Montageschritte:
- Position des Balkens festlegen,
- Balkenschuh an den Untergrund halten,
- Höhe und Lage des Verbinders prüfen,
- Balkenschuh an Wand, Unterzug oder tragendem Bauteil befestigen,
- Balken in den Balkenschuh einsetzen,
- Balken mit passenden Schrauben oder Holzschrauben befestigen.
Für die Befestigung in Beton sollten passende Betonanker oder Schrauben für mineralische Untergründe verwendet werden. Für Holz-Holz-Verbindungen eignen sich passende Holzschrauben, Schrauben für Holzverbinder oder Rillennägel.
8. Welche Befestigungselemente verwendet man mit Balkenschuhen?
Der Balkenschuh allein reicht nicht für eine sichere Verbindung aus. Entscheidend ist, dass die passenden Befestigungselemente verwendet werden.
Je nach Untergrund kommen infrage:
- Betonanker,
- Montageschrauben,
- Tischlerschrauben oder Schrauben für Holzverbinder,
- Rillennägel,
- vom Planer empfohlene Verbindungselemente.
Die Befestigungselemente müssen zu den Löchern im Balkenschuh, zum Untergrund und zu den Belastungen der Verbindung passen.
9. Wo eignet sich dieser Holzverbinder besonders gut?
Ein innenliegender Balkenschuh ist besonders nützlich in Konstruktionen, bei denen eine stabile Balkenauflage und eine reduzierte Sichtbarkeit der Befestigungspunkte wichtig sind.
Er kann unter anderem verwendet werden bei:
- Holzbalkendecken,
- Terrassenkonstruktionen,
- Gartenlauben,
- Holzcarports,
- Dachkonstruktionen,
- Verbindungen von Balken mit Betonwänden.
Die verschiedenen Größen ermöglichen eine Anpassung an unterschiedliche Holzquerschnitte, wie sie im Holzbau und bei Zimmererarbeiten verwendet werden.
10. Worauf sollte man bei der Montage achten?
Häufige Fehler entstehen durch eine falsche Größe, zu schwache Befestigung oder fehlende Kontrolle von Höhe und Ausrichtung.
- keinen zu kleinen Balkenschuh für einen großen Balken verwenden,
- erforderliche Befestigungspunkte nicht auslassen,
- Befestigungselemente passend zum Untergrund wählen,
- Balken stabil und gerade im Verbinder einsetzen,
- Verbindung entsprechend der Lastrichtung ausführen.
Bei tragenden Konstruktionen sollten Holzverbinder nicht zufällig ausgewählt werden. Größe, Geometrie der Verbindung und Belastungsrichtung haben direkten Einfluss auf die Sicherheit der gesamten Konstruktion.
Im Sortiment von Lun Fix sind Balkenschuhe in verschiedenen Größen für unterschiedliche Konstruktionen und Anwendungen erhältlich.
Zusammenfassung und wichtigste Informationen
Ein innenliegender Balkenschuh ist ein praktischer Holzverbinder zur Befestigung von Holzbalken in Bau- und Gartenkonstruktionen. Durch die nach innen gebogenen Laschen eignet er sich besonders für Stellen mit begrenzter Montagefläche und für Verbindungen, bei denen eine dezente Optik wichtig ist.
Bei der Auswahl sollte man Maß, Blechstärke, Zinkbeschichtung, Untergrund und vorgesehene Belastung berücksichtigen. Ein passend gewählter und korrekt montierter Balkenschuh sorgt für eine dauerhafte, stabile und sichere Verbindung von Holzelementen.
