Hat eine M10-Gewindestange tatsächlich 10 mm?

Kurzantwort: Ja. Eine M10-Gewindestange besitzt einen Nenndurchmesser von 10 mm. Dabei handelt es sich um den Außendurchmesser des Gewindes, gemessen an den Gewindespitzen. Wenn du die Gewindestange in den Gewindetälern misst, fällt das Ergebnis kleiner aus – das ist vollkommen normal.

1. Was ist eine M10-Gewindestange?

Eine M10-Gewindestange ist ein Verbindungselement mit metrischem Gewinde. Der Buchstabe „M“ steht für metrisches Gewinde, während die Zahl „10“ den Nenndurchmesser des Gewindes in Millimetern angibt.

In der Praxis werden M10-Gewindestangen zum Verbinden und Verschrauben von Konstruktionselementen, Befestigungen, Schellen, Halterungen, Profilen sowie in technischen Installationen verwendet. Die Größe M10 ist besonders beliebt, da sie einen guten Kompromiss zwischen Tragfähigkeit und einfacher Montage bietet.

• „M10“ bezeichnet den Nenndurchmesser des Gewindes und nicht den Kerndurchmesser der Stange.
• Gewindestangen sind in verschiedenen Längen sowie Material- und Beschichtungsvarianten erhältlich.
• Die Auswahl sollte Belastung, Einsatzumgebung und passendes Montagezubehör berücksichtigen.

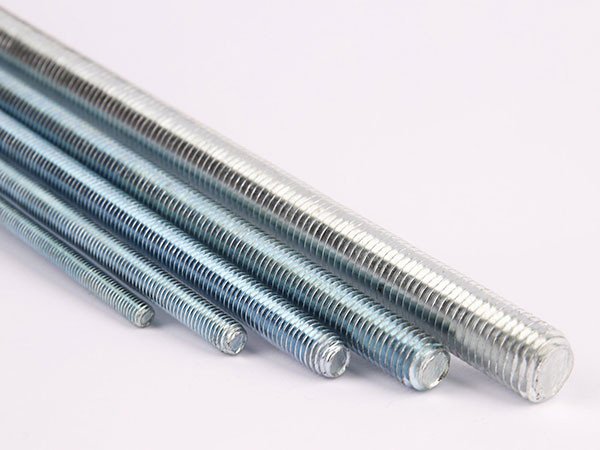

Beliebte Varianten sind verzinkte Gewindestangen, die im Onlineshop lunfix.de erhältlich sind. Sie bieten einen erhöhten Korrosionsschutz und eignen sich besonders gut für Umgebungen mit höherer Luftfeuchtigkeit.

2. Wie versteht man die Bezeichnung M10 und warum zeigt die Messung manchmal nicht genau 10 mm?

Der Wert „10 mm“ bezieht sich auf den Außendurchmesser des Gewindes, also auf die Messung an den höchsten Punkten der Gewindegänge. Dieser Wert dient als Grundlage für die Auswahl passender Muttern, Unterlegscheiben und Zubehörteile.

Der Kerndurchmesser zwischen den Gewindegängen ist kleiner, da das Gewinde ein Profil besitzt und in die Gewindetäler verläuft. Zusätzlich gelten bei der Herstellung von Verbindungselementen bestimmte Maßtoleranzen, weshalb kleine Abweichungen innerhalb der Norm zulässig sind.

• 10 mm bedeutet die Messung an den Gewindespitzen, also an der breitesten Stelle.
• Ein kleineres Messergebnis entsteht, wenn in den Gewindetälern oder schräg gemessen wird.
• Toleranzen sind normal und bedeuten nicht, dass die Gewindestange „keine M10“ ist.

3. Wie misst man eine M10-Gewindestange richtig?

Das sicherste Werkzeug ist eine Schieblehre. Die Messung sollte an einem geraden Abschnitt der Gewindestange erfolgen, wobei die Messschenkel senkrecht zur Achse ausgerichtet werden.

Die Schieblehre muss an den Gewindespitzen anliegen und nicht in den Gewindetälern. Empfehlenswert sind mehrere Messungen an unterschiedlichen Stellen, besonders wenn die Gewindestange zugeschnitten oder lose transportiert wurde.

Zur zusätzlichen Kontrolle kann auch die Gewindesteigung geprüft werden. Bei einer Standard-M10-Gewindestange beträgt diese normalerweise 1,5 mm.

• Verwende eine Schieblehre oder ein Mikrometer.
• Miss an den äußeren Gewindekanten bzw. Gewindespitzen.
• Führe mehrere Messungen entlang der Gewindestange durch und vergleiche die Ergebnisse.

4. Wie wählt man Beschichtung und Festigkeitsklasse einer M10-Gewindestange richtig aus?

Die Auswahl einer M10-Gewindestange sollte zunächst nach den Einsatzbedingungen und anschließend nach der benötigten Tragfähigkeit erfolgen.

Die Beschichtung bestimmt den Korrosionsschutz, während die Festigkeitsklasse die Tragfähigkeit und Zugfestigkeit beeinflusst. Dadurch vermeidest du Situationen, in denen die Gewindestange unter Feuchtigkeit rostet oder für die Belastung der Konstruktion zu schwach ist.

• Verzinkt: universelle Lösung für typische Montagebedingungen. Geeignet für die meisten Innenanwendungen und viele Außenbereiche ohne aggressive Chemikalien.
• Roh / schwarz: ohne Korrosionsschutz. Geeignet für trockene Innenräume, temporäre Konstruktionen oder Anwendungen mit nachträglicher Bearbeitung wie Schweißen oder Lackieren.
• Edelstahl: ideal für hohe Luftfeuchtigkeit, Außenbereiche und aggressivere Umgebungen. Die beste Wahl, wenn Korrosionsbeständigkeit und Langlebigkeit im Vordergrund stehen.
• Festigkeitsklasse 4.8: leichte Montagen, Installationen und Hilfsbefestigungen mit standardmäßiger Tragfähigkeit.
• Festigkeitsklasse 8.8: Stahlkonstruktionen und stärker belastete Verbindungen mit deutlich höherer Belastbarkeit.
• Festigkeitsklasse 10.9: Anwendungen mit sehr hoher Tragfähigkeit, typischerweise in Industrie und schweren technischen Konstruktionen.

5. Welche Muttern und Unterlegscheiben passen zu einer M10-Gewindestange?

Hier gilt eine einfache Regel: Für eine M10-Gewindestange werden M10-Muttern und M10-Unterlegscheiben verwendet.

Die passende Größe gewährleistet einen vollständigen Eingriff des Gewindes, eine stabile Klemmkraft und die korrekte Übertragung der Belastungen. Unterlegscheiben schützen zusätzlich die befestigte Oberfläche und verteilen den Druck gleichmäßig, wodurch Verformungen und ein Lösen der Verbindung reduziert werden.

Wenn du verschiedene Varianten vergleichen und Gewindestangen auswählen möchtest, findest du passende Produkte in der Kategorie Gewindestangen. Ein vollständiges Montageset mit passenden Muttern und Unterlegscheiben kann ebenfalls bequem bei Lun Fix zusammengestellt werden.
