Sechskantschrauben Maße Normen und Auswahl
Kurzantwort: Sechskantschrauben haben genau festgelegte Maße nach DIN- und ISO-Normen. Diese Normen definieren Gewindedurchmesser, Schraubenlänge, Kopfhöhe, Schlüsselweite und Gewindelänge. Besonders häufig werden DIN 931 / ISO 4014 für Sechskantschrauben mit Teilgewinde und DIN 933 / ISO 4017 für Sechskantschrauben mit Vollgewinde verwendet.
1. Was sind Sechskantschrauben und warum sind sie genormt?
Sechskantschrauben gehören zu den am weitesten verbreiteten Verbindungselementen in der Technik. Sie werden in Stahlkonstruktionen, Holzkonstruktionen, Maschinen und technischen Anlagen eingesetzt. Aufgrund ihres breiten Einsatzbereichs sind sie genormt, damit Austauschbarkeit, Sicherheit und gleichbleibende technische Parameter gewährleistet sind.
Normung bedeutet, dass eine Schraube mit bestimmtem Durchmesser und bestimmter Länge immer dieselben wichtigen Maße hat, unabhängig vom Hersteller. Das erleichtert Planung, Montage, Reparatur und Auswahl des passenden Werkzeugs.
2. Welche DIN- und ISO-Normen gelten für Sechskantschrauben?
Die am häufigsten verwendeten Normen sind:
- DIN 931 / ISO 4014 – Sechskantschrauben mit Teilgewinde, häufig für konstruktive Verbindungen,

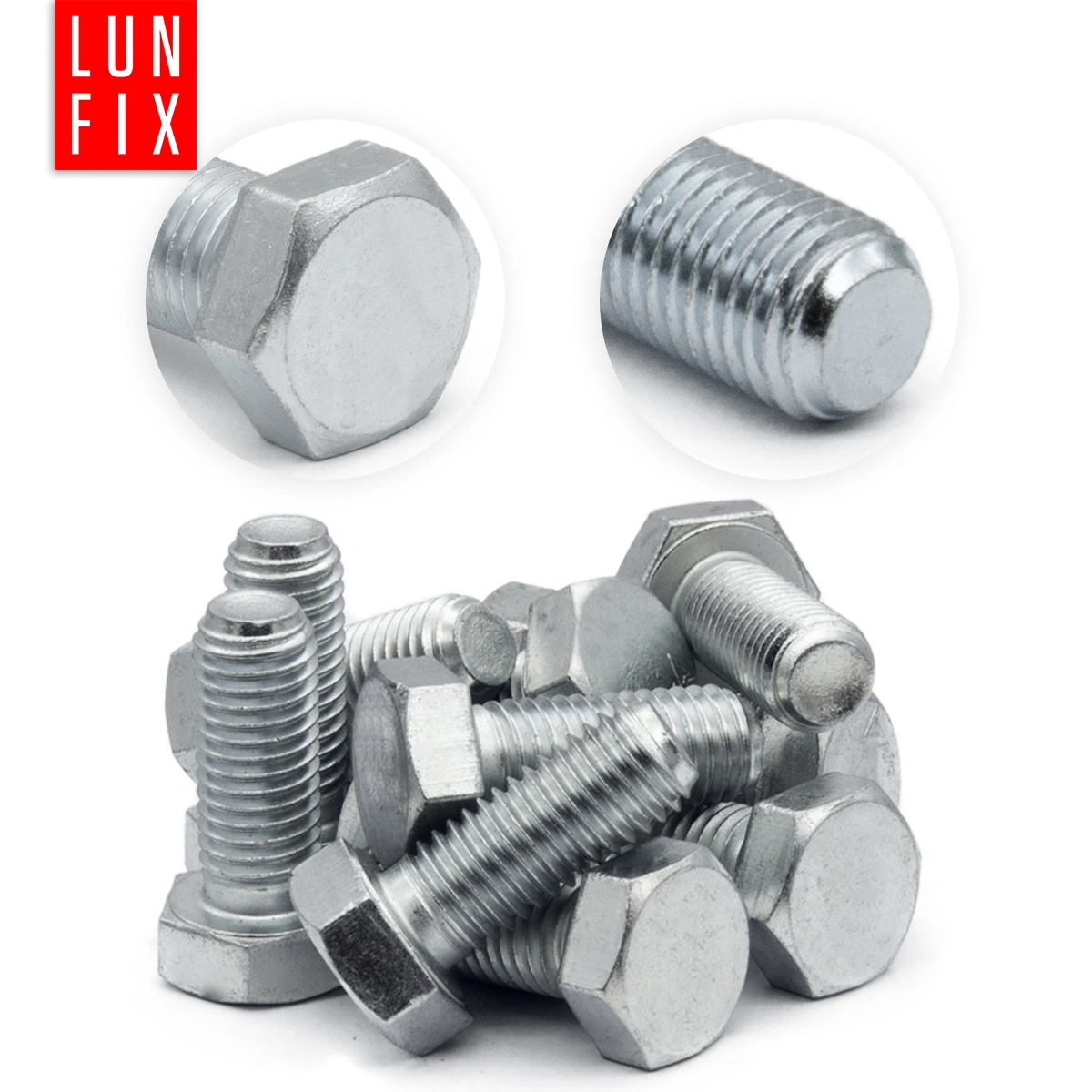

- DIN 933 / ISO 4017 – Sechskantschrauben mit Vollgewinde, oft für allgemeine Montagearbeiten,
- ISO 4016 – Sechskantschrauben mit metrischem Gewinde für allgemeine Anwendungen,
- ISO 8765 – Sechskantschrauben mit Feingewinde.
Die Unterschiede zwischen DIN und ISO sind heute in vielen Fällen gering. In der Praxis haben ISO-Normen viele DIN-Normen ersetzt, wobei die Maßkompatibilität weitgehend erhalten geblieben ist.
3. Welche Maße haben Sechskantschrauben?
Zu den wichtigsten Maßen einer Sechskantschraube gehören:
- Gewindedurchmesser, zum Beispiel M6, M8, M10 oder M12,
- Schraubenlänge, zum Beispiel 20 mm, 40 mm oder 80 mm,
- Schlüsselweite des Kopfes,
- Kopfhöhe,
- Länge des Gewindeteils.
Beispiele für typische Schlüsselweiten:
- Schraube M8 – Schlüsselweite 13 mm,
- Schraube M10 – Schlüsselweite 17 mm,
- Schraube M12 – Schlüsselweite 19 mm.
Die Schraubenlänge wird von der Unterseite des Kopfes bis zum Ende des Schafts gemessen. Diese Maße sind in Normtabellen festgelegt und ermöglichen die genaue Auswahl von Werkzeug, Mutter und Unterlegscheibe.
4. Welche Festigkeitsklassen gibt es bei Sechskantschrauben?
Sechskantschrauben werden in verschiedenen Festigkeitsklassen hergestellt, unter anderem:
- 4.8 – für leichtere Verbindungen,
- 8.8 – häufig in Konstruktionen verwendet,
- 10.9 – für hohe Belastungen,
- 12.9 – für spezielle und besonders anspruchsvolle Anwendungen.
Je höher die Festigkeitsklasse, desto höher ist die Beständigkeit gegen Zugbelastung und Bruch. Die passende Festigkeitsklasse ist entscheidend für die Sicherheit der Verbindung.
Eine große Auswahl an Verbindungselementen ist im Onlineshop von Lun Fix erhältlich.
5. Welche Varianten von Sechskantschrauben gibt es?
Sechskantschrauben sind in vielen Varianten erhältlich:
- mit Vollgewinde oder Teilgewinde,
- mit metrischem Regelgewinde oder Feingewinde,
- aus Kohlenstoffstahl, Edelstahl oder säurebeständigem Edelstahl,
- verzinkt oder ohne zusätzliche Beschichtung.
Dadurch lassen sich Sechskantschrauben an die Umgebungsbedingungen, die Belastung und die jeweilige Konstruktion anpassen.
6. Worin unterscheiden sich Schrauben von Holzschrauben mit Sechskantkopf?
Eine Sechskantschraube benötigt eine Mutter oder ein vorhandenes Gewindeloch. Eine Holzschraube dagegen formt ihren Halt direkt im Material. Deshalb werden bei Arbeiten mit Holz häufig Holzschrauben mit Sechskantkopf verwendet, da sie ohne zusätzliche Mutter direkt in Holz eingeschraubt werden können.
Für Stahl- oder Maschinenverbindungen sind klassische Sechskantschrauben mit Mutter oder Gewindebohrung besser geeignet. Für Balken, Kanthölzer und Holzkonstruktionen können dagegen passende Holzschrauben mit Sechskantkopf praktischer sein.
7. Was sollte man sich merken?
Maße und Normen von Sechskantschrauben sind genau festgelegt und vereinheitlicht. Die Kenntnis von DIN- und ISO-Normen, Grundmaßen und Festigkeitsklassen hilft, das richtige Verbindungselement für eine konkrete Anwendung zu wählen.
Besonders wichtig sind Gewindedurchmesser, Schraubenlänge, Schlüsselweite, Festigkeitsklasse und Material. Eine richtig ausgewählte Sechskantschraube verbessert Haltbarkeit, Sicherheit und Montagekomfort der gesamten Verbindung.
