Hat eine M12-Gewindestange tatsächlich 12 mm?

Hat eine M12-Gewindestange tatsächlich 12 mm?

Kurzantwort: Ja, eine M12-Gewindestange besitzt einen Nenndurchmesser von 12 mm. Dabei handelt es sich um den Außendurchmesser des Gewindes, gemessen an den Gewindespitzen. Wenn du die Gewindestange in den Gewindetälern misst, erhältst du einen kleineren Wert – das ist vollkommen normal.

1. Was bedeutet eine M12-Gewindestange?

Eine M12-Gewindestange ist ein Verbindungselement mit metrischem Gewinde, das nach ISO-Normen gefertigt wird. Der Buchstabe „M“ steht für metrisches Gewinde, während die Zahl „12“ den nominalen Außendurchmesser des Gewindes in Millimetern angibt.

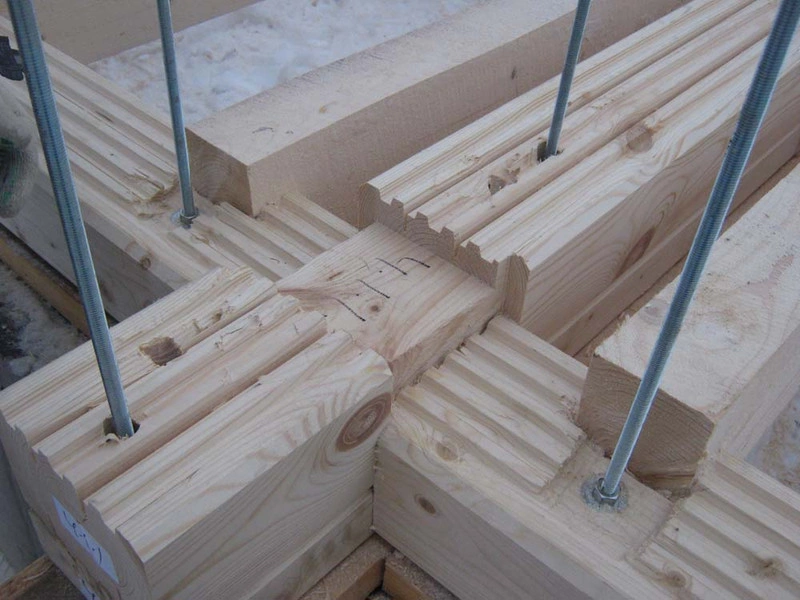

In der Praxis werden M12-Gewindestangen im Bauwesen, in Stahlkonstruktionen und technischen Installationen eingesetzt, wenn eine stabilere Verbindung als bei Größen wie M8 oder M10 benötigt wird. Die Größe M12 ist besonders beliebt, da sie eine hohe Tragfähigkeit mit einfacher Montage kombiniert und gleichzeitig bei typischen Montagearbeiten noch nicht überdimensioniert wirkt.

• M12 bezeichnet den Nenndurchmesser des Gewindes und nicht den Kerndurchmesser der Stange.
• Die Angabe M12 ist entscheidend für die Auswahl passender Muttern und Unterlegscheiben.
• Gewindestangen sind in verschiedenen Längen, Beschichtungen und Festigkeitsklassen erhältlich.

2. Bedeutet M12 immer genau 12 mm Durchmesser?

Ja, allerdings nur dann, wenn der richtige Bereich gemessen wird. Der Wert 12 mm bezieht sich auf den Außendurchmesser des Gewindes, also auf die Messung an den Gewindespitzen.

Wenn die Schieblehre in den Gewindetälern angesetzt wird, fällt das Messergebnis kleiner aus, da der Kerndurchmesser konstruktionsbedingt schmaler ist. Zusätzlich werden Verbindungselemente mit bestimmten Fertigungstoleranzen produziert, weshalb geringe Abweichungen zulässig sind und keinen Produktfehler darstellen.

• 12 mm ist der Durchmesser an den Gewindespitzen, also an der breitesten Stelle.
• Ein kleinerer Wert entsteht bei der Messung in den Gewindetälern oder bei schrägem Ansetzen des Messwerkzeugs.
• Maßtoleranzen sind normal und entsprechen den Produktionsnormen.

3. Wie misst man eine M12-Gewindestange richtig und wie bestätigt man die Größe?

Zur Messung eignet sich eine Schieblehre oder ein Mikrometer. Das Messwerkzeug sollte senkrecht zur Achse der Gewindestange angesetzt werden, wobei an den äußeren Gewindespitzen gemessen wird.

Zur Sicherheit empfiehlt es sich, mehrere Messungen an unterschiedlichen Stellen der Gewindestange durchzuführen, besonders wenn sie zugeschnitten wurde. Eine zusätzliche Kontrolle bietet die Gewindesteigung: Bei einer Standard-M12-Gewindestange beträgt sie 1,75 mm.

Das ist eine einfache Methode, um sicherzustellen, dass es sich tatsächlich um eine M12-Gewindestange handelt und nicht um eine ähnliche Größe.

• Verwende eine Schieblehre und miss an den Gewindespitzen.
• Führe Messungen an mehreren Stellen durch, um Messfehler auszuschließen.
• Prüfe die Gewindesteigung: Standardmäßig 1,75 mm bei M12.

4. Wie wählt man Beschichtung, Festigkeitsklasse und Zubehör für eine M12-Gewindestange?

Bei der Auswahl einer M12-Gewindestange sollten zwei Bereiche berücksichtigt werden: der Korrosionsschutz durch Beschichtung oder Material sowie die mechanische Belastbarkeit durch die Festigkeitsklasse.

Diese Faktoren bestimmen die Haltbarkeit der Verbindung. Ebenso wichtig ist die Verwendung kompatibler Muttern und Unterlegscheiben, da selbst die beste Gewindestange mit ungeeignetem Zubehör nicht zuverlässig funktioniert.

• Verzinkt: universelle Lösung für typische Montagebedingungen. Geeignet für viele Innen- und Außenanwendungen ohne aggressive Chemikalien oder dauerhafte Feuchtigkeit.
• Roh / schwarz: ohne Korrosionsschutz. Geeignet für trockene Innenräume, temporäre Konstruktionen oder Anwendungen mit weiterer Bearbeitung wie Schweißen oder Lackieren.
• Edelstahl: ideal für feuchte, Außen- oder aggressive Umgebungen. Die beste Wahl bei hohen Anforderungen an Korrosionsbeständigkeit und Langlebigkeit.
• Festigkeitsklasse 4.8: Hilfs- und Installationsmontagen mit moderaten Belastungen und einfacher Verarbeitung.
• Festigkeitsklasse 8.8: Stahlkonstruktionen und tragende Verbindungen mit höherer Belastbarkeit.
• Festigkeitsklasse 10.9: industrielle und technische Anwendungen mit sehr hohen Belastungen.
• Muttern und Unterlegscheiben: Für eine M12-Gewindestange müssen immer M12-Muttern und M12-Unterlegscheiben verwendet werden. Nur die passende Größe gewährleistet einen vollständigen Gewindeeingriff und einen stabilen Anpressdruck.

Beliebte Varianten sind verzinkte Gewindestangen, die im Onlineshop lunfix.de erhältlich sind. Sie bieten einen erhöhten Korrosionsschutz und eignen sich besonders gut für Umgebungen mit höherer Luftfeuchtigkeit.

5. Welche praktische Besonderheit gibt es bei M12 und was sollte man sich merken?

Interessant ist, dass M12 oft als „goldene Mitte“ bei konstruktiven Befestigungen gilt. Die Standard-Gewindesteigung von 1,75 mm bietet einen guten Kompromiss zwischen Tragfähigkeit und präzisem Anziehen.

Deshalb wird M12 häufig dort eingesetzt, wo M10 bereits zu schwach ist, größere Durchmesser jedoch unnötig massiv wären.

Im Alltag ist vor allem wichtig, die Gewindestange an den Gewindespitzen zu messen, die passende Beschichtung für die Einsatzbedingungen zu wählen und kompatibles Zubehör wie Muttern und Unterlegscheiben in derselben Größe zu verwenden.
