Lochplatte Verwendung Maße und Montage
Kurzantwort: Eine Lochplatte ist ein universeller Holzverbinder zum Verstärken und Verbinden von Holzelementen, die in einer Ebene liegen. Sie wird häufig in Holzkonstruktionen, Holzrahmenhäusern, Gartenlauben, Carports, Dachkonstruktionen und Montagearbeiten eingesetzt. Bei der Auswahl sind Maß, Blechstärke, Zinkbeschichtung sowie passende Schrauben, Holzschrauben oder Rillennägel wichtig.
1. Was ist eine Lochplatte?
Eine Lochplatte, oft auch als perforierte Montageplatte bezeichnet, ist ein Stahlverbinder mit regelmäßig angeordneten Befestigungslöchern. Sie dient dazu, Holzelemente in einer Ebene zu verbinden, zu verstärken und zu stabilisieren.
Durch die große Anzahl an Befestigungslöchern lässt sich die Position von Schrauben, Holzschrauben oder Nägeln gut an die jeweilige Verbindung anpassen. Deshalb gehört die Lochplatte zu den besonders vielseitigen Verbindungselementen im Holzbau.
- verstärkt Holzverbindungen,
- verbindet Elemente in einer Ebene,
- ermöglicht schnelle Montage,
- erfordert keine speziellen Einschnitte im Holz,
- eignet sich für Zimmererarbeiten und Holzrahmenbau.

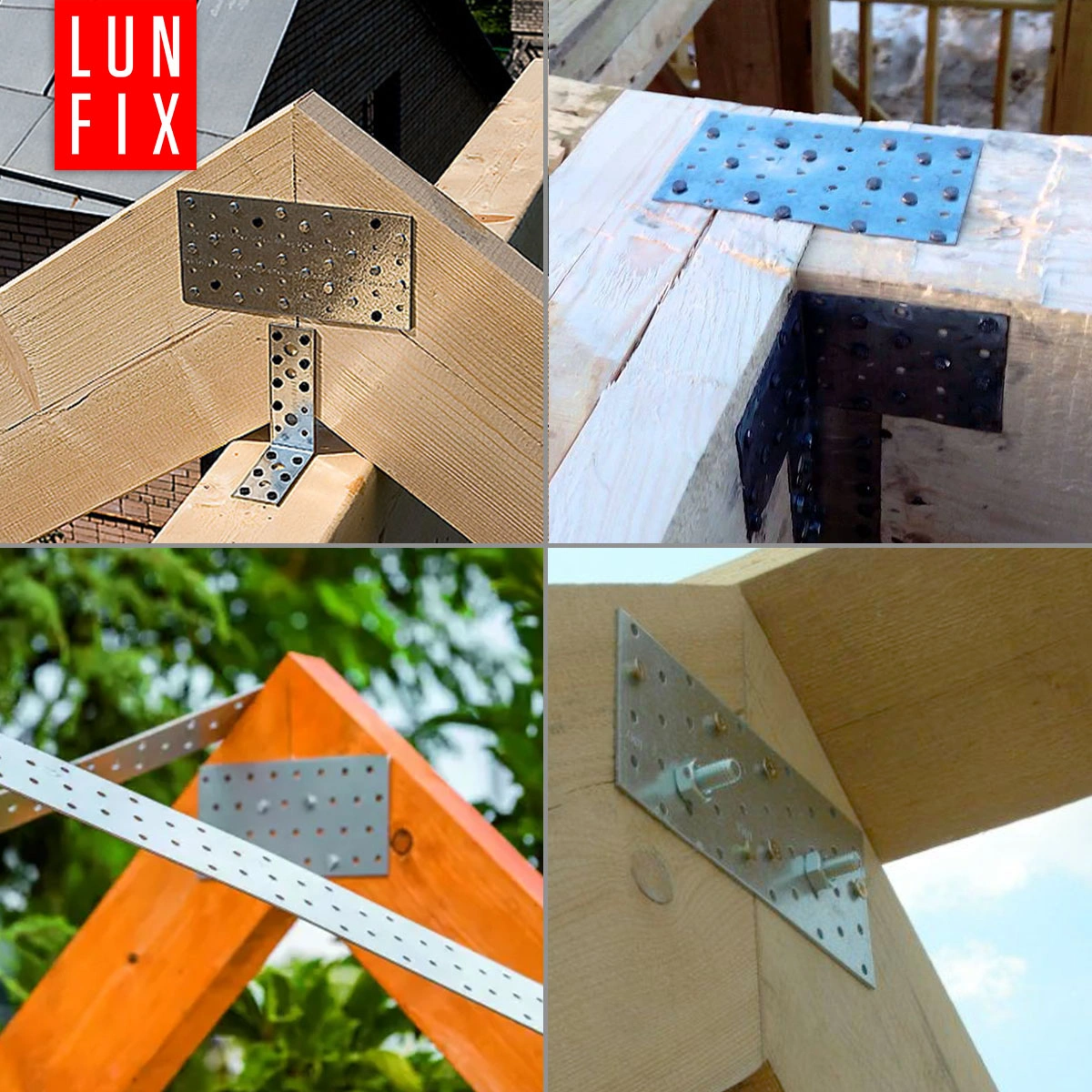

2. Wo werden Lochplatten eingesetzt?
Lochplatten werden in vielen Bereichen des Bauwesens verwendet, besonders häufig jedoch bei Holzkonstruktionen. Sie sind sehr beliebt beim Bau von Holzrahmenhäusern, weil dort schnelle, wiederholbare und stabile Verbindungen wichtig sind.
Typische Anwendungen von Lochplatten sind:
- Bau von Holzrahmenhäusern,
- Verstärkung von Balkenverbindungen,
- Montage von Bauteilen im Dachstuhl,
- Bau von Gartenlauben, Pergolen und Carports,
- Verbindung von Lagerhölzern und Leisten,
- Reparatur oder Aussteifung von Holzkonstruktionen,
- Zimmerer- und Montagearbeiten.
Eine Lochplatte ist besonders dann eine gute Lösung, wenn Holzelemente flach und ohne Winkeländerung miteinander verbunden werden sollen.
3. Welche Maße von Lochplatten gibt es?
Lochplatten sind in vielen Größen erhältlich. Dadurch lassen sie sich sowohl für kleine Montageverbindungen als auch für größere Holzkonstruktionen auswählen. Die folgenden Varianten haben eine Blechstärke von 2 mm.
| Maß der Lochplatte | Verpackung | Blechstärke |
| 80x40 mm | 50 St. | 2 mm |
| 100x40 mm | 50 St. | 2 mm |
| 160x40 mm | 20 St. | 2 mm |
| 140x60 mm | 20 St. | 2 mm |
| 200x60 mm | 20 St. | 2 mm |
| 200x80 mm | 20 St. | 2 mm |
| 240x80 mm | 20 St. | 2 mm |
| 300x80 mm | 20 St. | 2 mm |
| 200x100 mm | 20 St. | 2 mm |
| 300x100 mm | 20 St. | 2 mm |
| 400x140 mm | 10 St. | 2 mm |
| 1200x40 mm | 10 St. | 2 mm |
| 1200x60 mm | 10 St. | 2 mm |
| 1200x80 mm | 10 St. | 2 mm |
| 1200x100 mm | 4 St. | 2 mm |
Kleinere Lochplatten eignen sich für leichte Verbindungen und kleinere Reparaturen. Längere Varianten sind hilfreich, wenn größere Konstruktionselemente verstärkt oder längere Verbindungen ausgesteift werden sollen.
4. Aus welchem Material besteht eine Lochplatte?
Eine perforierte Montageplatte wird aus verzinktem Stahl hergestellt. Die Zinkbeschichtung schützt den Stahl vor Korrosion und verlängert die Lebensdauer des Verbinders, besonders bei Konstruktionen mit wechselnder Feuchtigkeit.
Wichtige technische Merkmale sind:
- Verbindertyp: Lochplatte,
- Material: verzinkter Stahl,
- Beschichtung: Zink,
- Blechstärke: 2 mm,
- Befestigungslöcher für Schrauben, Holzschrauben oder Nägel,
- Verpackung je nach Maß ab 4 St.
Holzverbinder für Bauanwendungen sollten die passenden technischen Anforderungen erfüllen. Bei tragenden Konstruktionen sind technische Dokumentation, Zulassungen und Herstellerangaben besonders wichtig.
5. Wie wählt man die passende Lochplatte?
Die Auswahl einer Lochplatte hängt von Größe der Konstruktion, Geometrie der Verbindung und Richtung der Belastung ab. Nicht jede Platte passt zu jeder Verbindung. Deshalb sollte das Maß immer zum konkreten Einsatzbereich gewählt werden.
Bei der Auswahl sollte man beachten:
- Maße der verbundenen Holzelemente,
- geplante Belastung der Verbindung,
- Anzahl der Befestigungspunkte,
- Montageort,
- Nutzungsbedingungen der Konstruktion,
- Art der verwendeten Schrauben, Holzschrauben oder Nägel.
Bei tragenden Konstruktionen sollte die Lochplatte gemäß Projekt oder technischen Empfehlungen ausgewählt werden.
6. Wie montiert man Lochplatten?
Die Montage einer Lochplatte ist unkompliziert, weil keine speziellen Einschnitte im Holz nötig sind. Die Platte wird auf die zu verbindenden Holzelemente gelegt und anschließend mit geeigneten Befestigungselementen fixiert.
Zur Befestigung können verwendet werden:
- selbstschneidende Schrauben,
- Schrauben,
- Rillennägel,
- für Holzkonstruktionen empfohlene Verbindungselemente.
Bei der Montage ist eine gleichmäßige Verteilung der Befestigungselemente wichtig. Dadurch wird die Last besser über die gesamte Fläche der Lochplatte verteilt.
7. Welche Vorteile haben Lochplatten?
Lochplatten sind beliebt, weil sie vielseitig, einfach zu montieren und in vielen Größen erhältlich sind. Sie eignen sich sowohl für neue Holzkonstruktionen als auch zur Verstärkung bestehender Verbindungen.
- einfache Montage ohne Spezialwerkzeug,
- große Auswahl an Maßen,
- Verwendung verschiedener Befestigungselemente möglich,
- verzinkte Oberfläche schützt vor Korrosion,
- gute Anpassung an Holzkonstruktionen,
- Verstärkung von Verbindungen in einer Ebene.
Durch die Perforation lässt sich die Befestigung gut an die konkrete Anordnung der Holzelemente anpassen.
8. Wo sind lange Lochplatten besonders sinnvoll?
Lange Lochplatten, zum Beispiel 1200x40 mm, 1200x60 mm, 1200x80 mm oder 1200x100 mm, sind besonders nützlich zum Verstärken längerer Verbindungen und größerer Konstruktionselemente.
Sie können unter anderem eingesetzt werden zum:
- Verstärken von Balken,
- Verbinden längerer Holzelemente,
- Reparieren von Konstruktionen,
- Aussteifen linearer Verbindungen,
- Durchführen von Zimmererarbeiten mit größerer Befestigungsfläche.
Bei größeren Verbindungen sollte nicht nur die Länge der Platte, sondern auch die richtige Anzahl der Befestigungspunkte gewählt werden.
9. Worauf sollte man bei der Montage achten?
Häufige Fehler bei der Montage von Lochplatten entstehen durch eine falsche Größe oder durch zu wenige Befestigungspunkte.
- keine zu kleine Platte für eine große Verbindung verwenden,
- erforderliche Befestigungspunkte nicht auslassen,
- Befestigungselemente passend zum Holz wählen,
- Lochplatte flach auf der Oberfläche aufliegen lassen,
- Verbindung entsprechend der Belastungsrichtung ausführen.
Bei tragenden Holzkonstruktionen sollte jeder Holzverbinder bewusst ausgewählt werden, weil er Einfluss auf die Sicherheit der gesamten Konstruktion hat.
Zusammenfassung und wichtigste Informationen
Eine Lochplatte ist ein universeller Holzverbinder, der vor allem zum Verbinden und Verstärken von Holzelementen in einer Ebene verwendet wird. Sie eignet sich für Holzrahmenhäuser, Dachkonstruktionen, Gartenlauben, Carports, Terrassen und Zimmererarbeiten.
Bei der Auswahl sollte man auf Maß, Blechstärke, Zinkbeschichtung, Anzahl der Löcher und passende Befestigungselemente achten. Eine richtig gewählte und korrekt montierte Lochplatte sorgt für eine dauerhafte und stabile Verbindung von Holzelementen.
