Wie belastbar ist eine Gewindestange?
Kurzantwort: Eine Gewindestange kann sehr hohe Belastungen aufnehmen – allerdings nur dann, wenn das komplette Verbindungssystem korrekt ausgewählt wurde. Entscheidend für die Belastbarkeit sind Durchmesser, Festigkeitsklasse, Material, Schutzbeschichtung sowie die fachgerechte Montage mit passenden Muttern und Unterlegscheiben.
1. Was ist eine Gewindestange und wo wird sie eingesetzt?

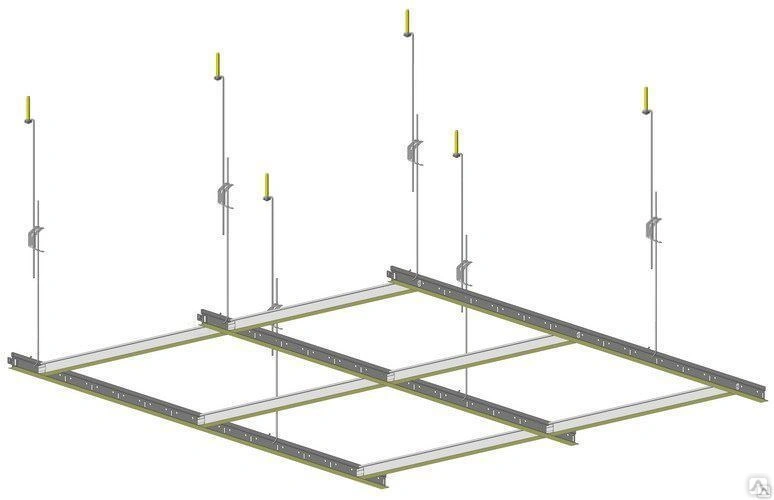

Eine Gewindestange ist ein Verbindungselement mit durchgehendem Gewinde über die gesamte Länge. Sie ermöglicht verschraubte Verbindungen mit variabler Länge und wird deshalb häufig im Bauwesen, in Stahlkonstruktionen, technischen Installationen, Abhängungssystemen, im Maschinenbau sowie in Werkstätten eingesetzt.
Durch das Vollgewinde kann die Gewindestange auf jede gewünschte Länge zugeschnitten werden. In der Praxis wird sie immer zusammen mit Muttern und Unterlegscheiben verwendet, die für eine gleichmäßige Kraftverteilung und die Stabilität der Verbindung sorgen.
2. Wovon hängt die Belastbarkeit einer Gewindestange tatsächlich ab?
Der wichtigste Faktor ist der Gewindedurchmesser. Je größer der Durchmesser, desto größer ist der Kernquerschnitt und desto höher ist die Zugfestigkeit. Gewindestangen M8 werden meist in leichteren Anwendungen eingesetzt, während M12 und M16 für tragende und konstruktive Verbindungen verwendet werden.
Ein weiterer entscheidender Faktor ist die Festigkeitsklasse. Die Klasse 4.8 eignet sich für leichte und mittlere Montageverbindungen. Die Klasse 8.8 wird für Stahlkonstruktionen und tragende Verbindungen eingesetzt. Die Klasse 10.9 ist für Anwendungen mit besonders hoher Belastbarkeit vorgesehen.
Auch Material und Schutzbeschichtung spielen eine wichtige Rolle. Verzinkte Gewindestangen sind die universellste und am häufigsten verwendete Variante. Sie eignen sich für Bauwesen, technische Installationen, Hallen, Garagen sowie typische Montagebedingungen mit mäßiger Feuchtigkeit und Korrosionsrisiko. Schwarze Gewindestangen sind hauptsächlich für trockene Innenräume gedacht, während Edelstahl-Gewindestangen in feuchten, Außen- oder chemisch aggressiven Umgebungen eingesetzt werden.
3. Welche Belastungen halten verschiedene Durchmesser und Festigkeitsklassen aus?
Die folgende Übersicht zeigt ungefähre Arbeitslasten bei axialer Zugbeanspruchung unter Berücksichtigung eines Sicherheitsfaktors. Die Werte dienen dem Vergleich und ersetzen keine statischen Berechnungen.
- M8: Klasse 4.8 – ca. 400 kg (0,40 t), Klasse 8.8 – ca. 800 kg (0,80 t), Klasse 10.9 – ca. 1120 kg (1,12 t)
- M12: Klasse 4.8 – ca. 920 kg (0,92 t), Klasse 8.8 – ca. 1830 kg (1,83 t), Klasse 10.9 – ca. 2580 kg (2,58 t)
- M16: Klasse 4.8 – ca. 1710 kg (1,71 t), Klasse 8.8 – ca. 3410 kg (3,41 t), Klasse 10.9 – ca. 4800 kg (4,80 t)
Die tatsächliche Belastbarkeit hängt von der freien Länge der Gewindestange, der Gewindequalität, der axialen Belastung sowie der korrekten Montage ab. In der Praxis sollte immer ein ausreichender Sicherheitsfaktor berücksichtigt werden.
Wenn du wissen möchtest, wie viele Kilogramm eine Gewindestange in einer bestimmten Größe und Festigkeitsklasse tragen kann, bietet die obige Übersicht einen schnellen Vergleich der am häufigsten verwendeten Varianten.
Gewindestangen sind im Sortiment von lunfix.de erhältlich.
4. Wie wählt man Gewindestange, Muttern und Unterlegscheiben richtig aus, damit die Verbindung sicher bleibt?
- Wähle Durchmesser und Festigkeitsklasse entsprechend der erwarteten Belastung.
- Verwende Unterlegscheiben in derselben Gewindegröße wie die Gewindestange, um den Druck gleichmäßig zu verteilen.
- Muttern müssen immer in derselben Festigkeitsklasse wie die Gewindestange gewählt werden, da eine zu schwache Mutter zu Gewindeschäden und zum Verlust der Tragfähigkeit führen kann.
5. Welche praktischen Hinweise und welche Schlussfolgerung sollte man sich merken?
Interessant ist, dass eine Gewindestange nur selten plötzlich bricht. In den meisten Fällen kommt es zunächst zu einer plastischen Verlängerung, die als Warnsignal für eine Überlastung der Verbindung dient.
Bei langen Abhängungen ohne zusätzliche Stützung empfiehlt es sich, einen größeren Durchmesser zu wählen oder zusätzliche Befestigungspunkte einzusetzen, um das Risiko eines Ausknickens zu reduzieren.
Die Belastbarkeit einer Gewindestange ist immer das Ergebnis der richtigen Auswahl von Durchmesser, Festigkeitsklasse, Material und Montagequalität.
